1          ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.1        Напряжение питающей сети, В                            - 187 – 242

1.2      Напряжение удержания постоянное, В                                   -  36-70

1.3 Частота питающей сети, Гц.                                                          - 50±1

1.4 Сопротивление подключаемой катушки

электромагнита, Ом, не менее                                                            - 6,2

1.5 Номинальный ток нагрузки, А  при формировании форсирующего импульса,     -  не более 20

                               по желанию заказчика этот ток можно увеличить до                    - 35 А

                               при формировании тока удержания, не более                                - 0,4

1.6      Длительность форсирующего импульса, с

минимальная                                                                                 - 0,4

максимальная                                                                               - 1,4

1.7 Время формирования тока удержания                                             - неограниченно

1.8 Число включений в час, не более                                                     - 100

1.9 Минимально допустимое время между отключением и последующим включением, с   - 10

1.10 Мгновенная потребляемая мощность, ВА, не более                   - 20

1.11 Масса. кг, не более                                                                            - 0,5

1.12 Габаритные размеры, мм, не более                                               - 117*63*43

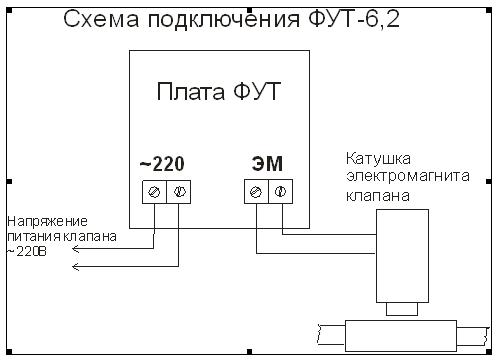

2.2. Подключение ФУТа осуществляется в разрыв цепи питания клапана, (см. схему) При этом напряжение питающей клапан  сети,  подключается к клеммам «~ 220» платы ФУТ, а с клемм «ЭМ» этой платы подается на катушку электромагнита клапана.
